一、GKGR系列礦用一般型高壓軟起動柜概述

       GKGR-□/10 系列礦用一般型高壓軟起動柜作為系統中的高壓電機啟動設備，它采用高質量串聯用晶閘管，無級控制輸出電壓、使電動機平穩地起動 和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有效 地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量 下正常使用大功率電機并延長其使用壽命。

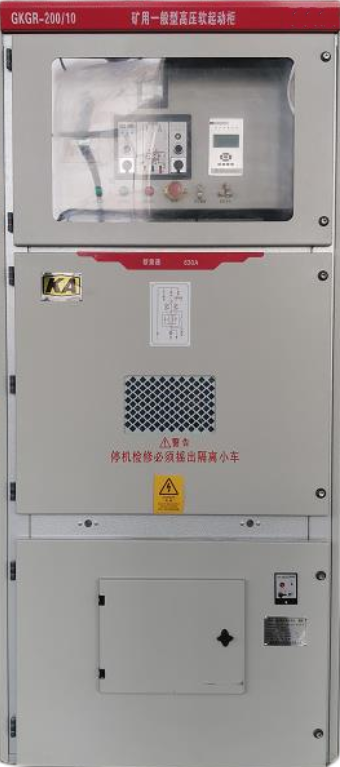

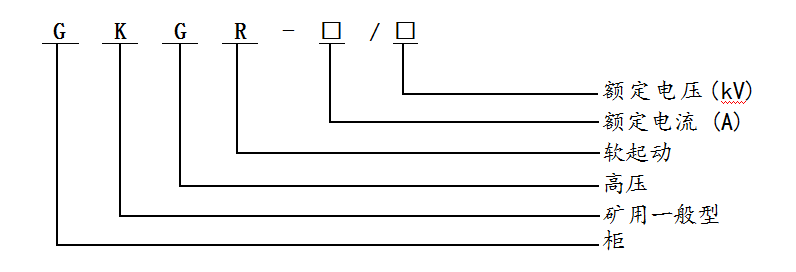

1.礦用軟起動柜型號說明

2.GKGR礦用一般型高壓軟起動柜的產品型式

       軟起動柜為礦用一般型，標志為“KY”.

       軟起動柜為金屬非金屬礦山礦用產品，安全標志為“KA”。

       軟起動柜為交流金屬封閉結構。

       軟起動柜可以實現電源進線、饋出功能。

3.GKGR礦用一般型高壓軟起動的使用條件

       供電電源：三相交流 10KV (+10%  -15%) 50HZ；

       適用電機：三相異步電動機(鼠籠型)、同步電動機等；

       起動頻度：頻繁起動；

       冷卻方式：自然冷卻或強迫冷卻；

       進出線方式：用戶任選；

       防護等級：不低于 IP43；

       環境條件：海拔不超過 1000 米，超過時需降低條件使用；

       環境溫度：-20℃ — +40℃；

       最大相對溫度： 95%無冷凝(在 25°C 時)；

       非煤礦山；僅限于無滴水和粉塵浸入的峒室中使用；應水平安裝(傾斜度 不超過 5°) ,通風良好；

       控制回路電源(220V)由外部提供。

4、礦用一般型高壓軟起動柜的保護功能：

       過流保護 短路保護 欠壓保護 過壓保護

二 、技術性能和指標

項目	功能和指標
產品標準和認證	ISO9001
功率范圍	200kW~15000KW
額定工作電壓	1KV~15KV
軟起動器壓降	帶旁路接觸器時，小于 3V
晶閘管觸發技術	光纖或 CT 觸發
額定短路承受能力	≥20KA
過載能力	500% 30S     120%長期
限流起動電流	100~500%，用戶可視負載輕重調整
斜坡電壓起動時間	0~120S
可調最大電流	100~500%
停車制動控制方法	自由停車，軟停車、制動停車
保護和監控	運行過流保護、電動機熱過載保護、相電 流不平衡保護、缺相保護、過熱保護。
通信功能	標準 RS485 接口

三、GKGR系列礦用一般型高壓軟起動柜的工作原理

       GKGR 礦用一般型高壓軟起動柜，實際是串接在三相交流相電壓與三相交 流異步(及同步)電動機輸入端之間。通過同時調節三個獨立的反并聯晶閘 管閥組件的延時導通電角度、來改變?nèi)喈惒诫妱訖C(及同步) 的交流輸入 電壓幅值，因此改變了三相輸入交流電流的有效值從而達到恒流起動或者按

一定斜率變化曲線起動或停車的目的。

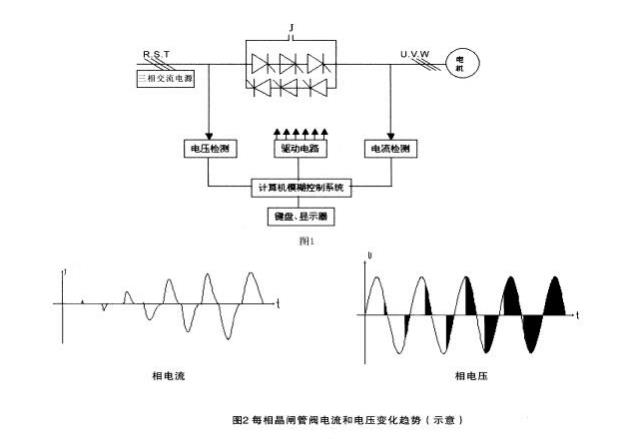

       當起動完成后， 三相旁路接觸器 J 自動吸合， 電動機投入電網運行(見 圖 1)。輸入/輸出電壓波形和電流變化的波形

四、 礦用軟起動柜的基本性能特點

       裝置采用組件式結構，模塊化安裝方式。具有多重過電壓吸收、保護 技術。

       瞬態的 dv/dt,雷電沖擊電壓、操作波過電壓等暫態過度過程進行多層 限幅鉗位。對 di/dt、閥開通、閥關斷過程的均壓都有獨到的措施和方法。

      采用高抗干擾的數字式觸發器， CT 隔離傳輸觸發脈沖，使高壓裝置與低壓裝置做得一樣，安全可靠。

五、GKGR礦用軟起動柜的工作模式

       GKGR 礦用一般型高壓軟起動柜有多種起動方式： 限流軟起動、電壓線性 曲線起動、電壓指數曲線起動、電流線性曲線起動，電流指數曲線起動；
